diaphragm pump ราคา เท่าไหร่

diaphragm pump ราคา เท่าไหร่ / ปั๊มไดอะแฟรม / ไดอะแฟรมปั๊ม

สารบัญ

• ราคาไดอะแฟรมปั๊ม – อะลูมีเนียม
• ราคาไดอะแฟรมปั๊ม – สแตนเลส
• ราคาไดอะแฟรมปั๊ม – โพลีโพรไพลีน
• เลือกปั๊มไดอะแฟรม อย่างไรดี ?
• ขนาดของปั๊มไดอะแฟรม ควรใหญ่แค่ไหน ?
• วัสดุตัวเรือนปั๊ม และ แผ่นไดอะแฟรม ควรเป็นชนิดใด ?
• Diaphragm pump สูบของเหลวได้หนืดแค่ไหน?
• แผ่นไดอะแฟรม มีวัสดุอะไรบ้าง ?
• เทคนิคการติดตั้ง ไดอะแฟรมปั๊ม เพื่อยืดอายุปั๊ม

หากคุณต้องการ ปั๊มลมไดอะแฟรม แล้ว คุณเองคงต้องการทราบว่า แล้วเราจะเลือกรุ่นของปั๊ม รุ่นไหนดีนะ ราคาเท่าไหร่ ?

หากต้องการเลือกรุ่น diaphragm pump เพื่อทราบราคา อย่างง่ายๆ มีอยู่แค่ 3 อย่างเท่านั้นที่ต้องรู้ครับ คือ

1. ขนาดของปั๊มที่ต้องใช้   ?
2. วัสดุของ ปั๊ม คือชนิดใด ?
3. ความหนืดของเหลวที่ต้องการสูบ สูงสุดเท่าไหร่ ?

หากทราบ 3 ข้อมูลนี้แล้วเราสามารถ ทราบว่า diaphragm pump ราคา เท่าไหร่ เลือกปั๊มได้เลยครับ หรือ หากต้องการให้เราเลือกรุ่นปั๊มให้ โทรมาได้เลยครับ

ราคาปั๊มไดอะแฟรม – อะลูมิเนียม Aluminum

เหมาะสำหรับ : โคลน, กากตะกอน, น้ำเสีย , ทาสี, ตัวทำละลาย, หมึกพิมพ์, กาว, น้ำมัน, โทลูอีน (toluene), ไซลีน (xylene)

ราคาปั๊มไดอะแฟรม Ovell ( USA )	วัสดุแผ่นไดอะแฟรม	ราคา ก่อน VAT
ไดอะแฟรมปั๊ม อะลูมีเนียม Aluminum  1/2 นิ้ว	PTFE	16,500 ฿
ไดอะแฟรมปั๊ม อะลูมีเนียม Aluminum   1 นิ้ว	PTFE	18,500 ฿
ไดอะแฟรมปั๊ม อะลูมีเนียม Aluminum  1-1/2 นิ้ว	PTFE	37,000 ฿
ไดอะแฟรมปั๊ม อะลูมีเนียม Aluminum  2 นิ้ว	PTFE	55,500 ฿

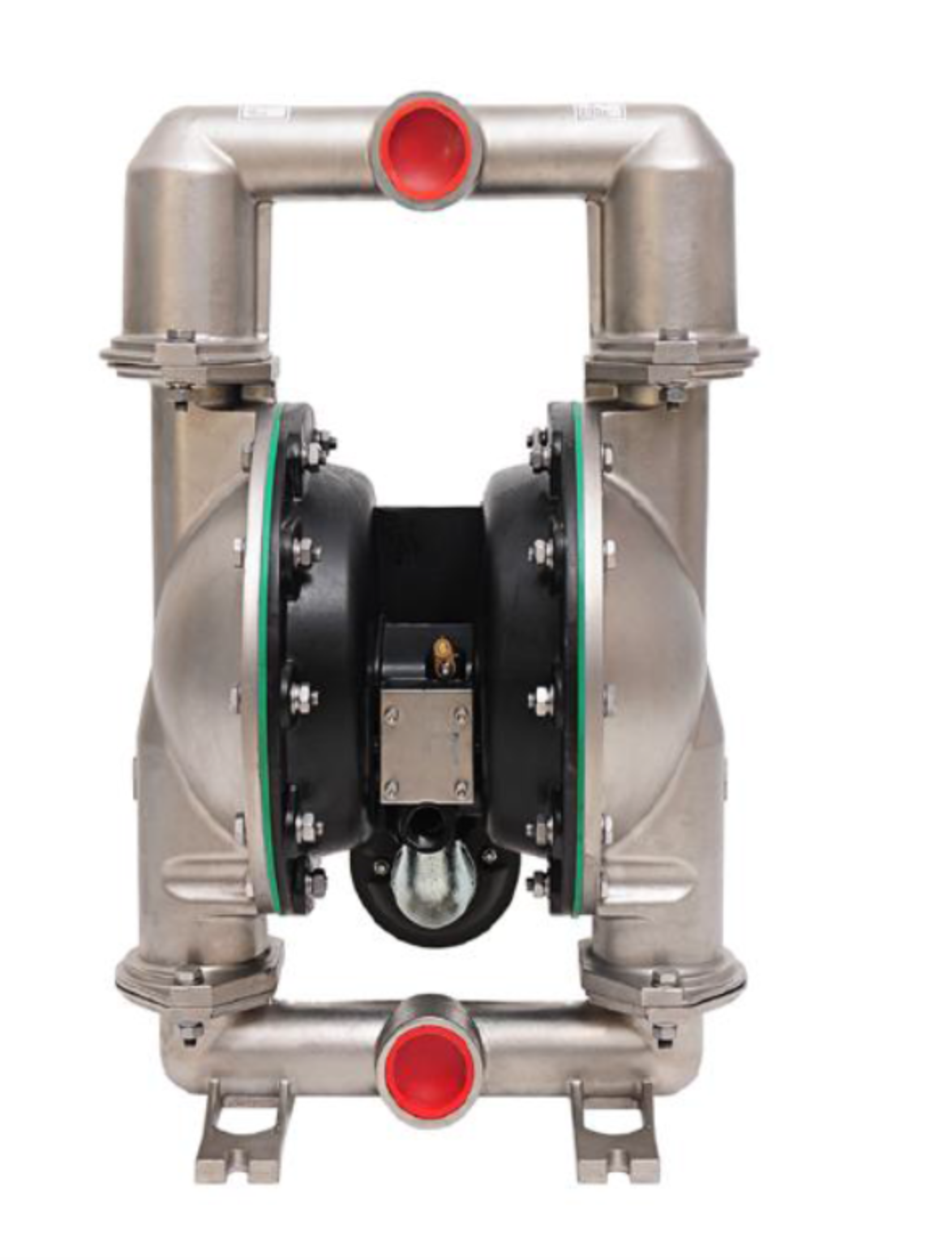

ราคาปั๊มไดอะแฟรม – สแตนเลส SUS316

เหมาะสำหรับ : ใช้ในโรงงานอาหาร Food grade , ครีม เครื่องสำอางค์ , พอลิไวนิลคลอไรด์ (polyvinyl chloride), แอมโมเนีย (ammonia), กรดซัลฟูริก (sulfuric acid), กรดโครมิก (chromic acid), ตัวแทนล้างไขมัน (degreasing agent), เมทิลีน คลอไรด์ (methylene chloride)

ราคาปั๊มไดอะแฟรม Ovell ( USA )	วัสดุแผ่นไดอะแฟรม	ราคา ก่อน VAT
ไดอะแฟรมปั๊ม สแตนเลส SUS 316  1/2 นิ้ว	PTFE	30,000 ฿
ไดอะแฟรมปั๊ม สแตนเลส SUS 316 1 นิ้ว	PTFE	35,500 ฿
ไดอะแฟรมปั๊ม สแตนเลส SUS 316 1-1/2 นิ้ว	PTFE	150,000 ฿
ไดอะแฟรมปั๊ม สแตนเลส SUS 316 2 นิ้ว	PTFE	200,000 ฿

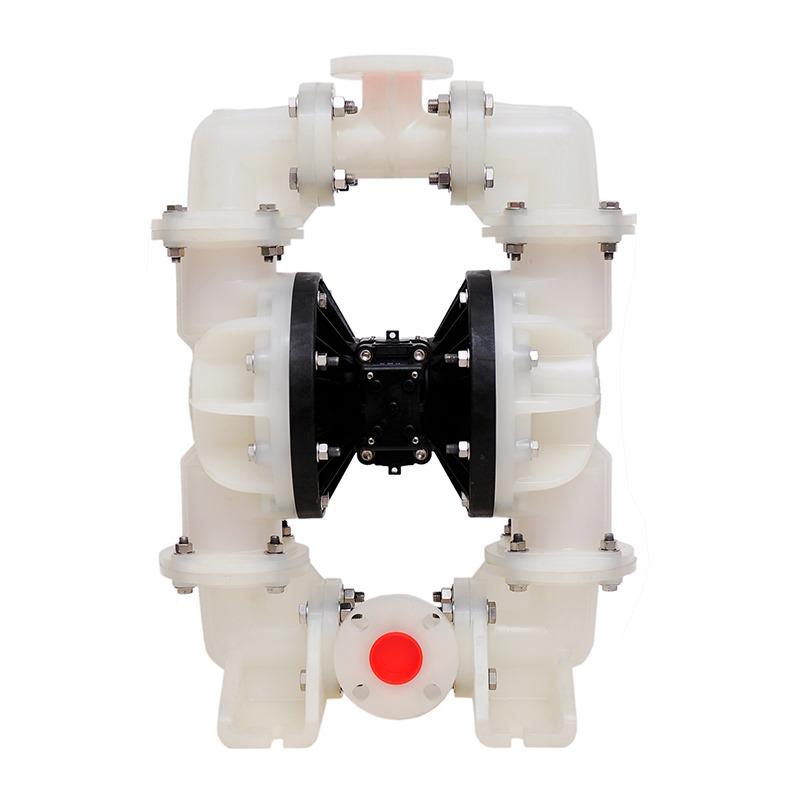

ราคาปั๊มไดอะแฟรม – โพลีโพรไพลีน ( PP )

เหมาะสำหรับ : สูบกรดไฮโดรคลอริก (hydrochloric acid), อควารีเจีย (aqua regia), โซเดียมไนไตรท์ (sodium nitrite) , กรดฟอสฟอริก (phosphoric acid), กรดบอริก (boric acid)

ราคาปั๊มไดอะแฟรม Ovell ( USA )	วัสดุแผ่นไดอะแฟรม	ราคา ก่อน VAT
ไดอะแฟรมปั๊ม โพลีโพรไพลีน ( PP ) 1/2 นิ้ว	PTFE	22,000 ฿
ไดอะแฟรมปั๊ม โพลีโพรไพลีน ( PP ) 1 นิ้ว	PTFE	28,500 ฿
ไดอะแฟรมปั๊ม โพลีโพรไพลีน ( PP ) 1-1/2 นิ้ว	PTFE	45,000 ฿
ไดอะแฟรมปั๊ม โพลีโพรไพลีน ( PP ) 2 นิ้ว	PTFE	64,500 ฿

หากต้องการใบเสนอราคา diaphragm pump ยี่ห้อ wilden, sandpiper , versamatic สามารถขอราคาได้ที่ 082-224-2535, 081-923-9873

เลือกปั๊มไดอะแฟรม อย่างไรดี ?

หากยังไม่ทราบว่าจะเลือก diaphragm pump อย่างไรดี ลองดูข้อมูลด้านล่างประกอบครับ

1. ขนาดของปั๊มไดอะแฟรม ควรใหญ่แค่ไหน ?

ขนาดของปั๊มไดอะแฟรม เลือกตามขนาดท่อครับ เช่น ท่อขนาด 1/2 ” ,1 ” ,1 1/2″ , 2″ และ 3″ ( นิ้ว ) ครับ โดยสามารถสูบสารเคมีและของเหลว  และ สูบไกลแค่ไหน

ต้องการปั๊มสารเคมี หรือ ของเหลว ปริมาณเท่าไหร่ และ ( แรงดัน ความหนืด ) แค่ไหน ?

ที่ต้องรู้ว่าเราจะปั๊มน้ำ สารเคมี น้ำเสีย หรือ ของเหลวไปปริมาณเท่าไหร่ อาจต้องทราบปริมาณการสูบน้ำ ต่อ เวลาที่ต้องการครับ  อย่างไรก็ตามมีผู้ผลิตหลายเจ้าบอกว่าเพื่อยืดอายุการใช้งานปั๊ม ควรเลือกขนาดมากกว่า 1.5 เท่าครับ

เช่น หากเราต้องการสูบสารเคมี A ที่ อัตราการไหล 100 ลิตรต่อนาที ที่ 30 เมตรเฮด เราควรเลือก ปั๊มไดอะแฟรมขนาด 1 นิ้ว ครับ

2. วัสดุตัวเรือนปั๊ม และ แผ่นไดอะแฟรม ควรเป็นชนิดใด ?



ปั๊มสูบอะไร ? เลือกสูบสารเคมี หรือ ของเหลวชนิดใด

ที่จำเป็นต้องรู้การว่า ปั๊มไดอะแฟรมของเรา เอาไป สูบอะไรนั้นคือ เพราะเราต้องเลือก ” วัสดุ ” ของ ตัวเรือนปั๊ม ( Body ) และ แผ่น ไดอะแฟรม (  Diaphragm material )  ว่าต้องทนกับสารเคมีไหนได้บ้าง ยกตัวอย่าง ของ Diaphragm pump wilden นะครับ ทางผู้ผลิตแนะนำมาว่า ตัวเรือนของปั๊ม และ แผ่นไดอะแฟรม นั้น สามารถทนสารเคมีอะไรได้ดีบ้างครับ

A – ทนได้ดีมาก
B –  ทนได้พอสมควร – เลือกใช้ได้
C – สามารถใช้ได้ในบางครั้ง ( ถ้าเป็นไปได้ให้หลีกเลี่ยง )
D – ไม่สามารถทนสารเคมีนี้ได้ ( ห้ามใช้ )

เช่น หากเราต้องการเลือก สูบ Nitro Ethane เราจะเลือก วัสดุเรือนปั๊มเป็น Aluminum แผ่นไดอะแฟรมเป็น Teflon เป็นต้น ครับ

3. Diaphragm pump สูบของเหลวได้หนืดแค่ไหน?

ความหนืดของของเหลวต้องดูจาก MSDS ของสารเคมีหรือ ของเหลวนั้นๆครับ โดยมีตัวอย่างความหนืด คร่าวๆตามตัวอย่างด้านล่าง เพื่อความเข้าใจ ครับ

ตัวอย่างของเหลวทีต้องการสูบ	ความหนืดในหน่วย cps
ครีม โลชั่น	6,000
สบู่	3,000
โซดาไฟ ( NaOH )	140
เลือด	20
น้ำผึ้ง	5,500
เนยถั่วแบบครีม	30,000
เบียร์	2
กลูโคส	80,000
น้ำเกลือ	1

หลักการที่ควรทราบคือควรเลือกขนาดปั๊มให้สัมพันธ์กับความหนืดของเหลวที่ต้องการสูบครับ กฎง่ายๆที่ต้องทราบคือ

เลือกขนาดปั๊ม AODD	ของเหลวต่ำกว่าท่อทางดูด Suction Lift	ของเหลวสูงกว่าท่อทางดูด Flooded suction
1/2″	3,000 cps	15,000 cps
1 “	8,000 cps	40,000 cps
1-1/2″ – 2″-3″	10,000 cps	50,000 cps

หากต้องสูบของเหลวที่มีความหนืดสูง จะต้องเลือกปั๊มที่ขนาดใหญ่ขึ้น อีกครับ ยกตัวอย่างเช่น

” หากต้องการสูบ ของเหลว B ที่ 125 ลิตรต่อนาที ที่ ความหนืด 8,000 CPS ค่าแก้ไข ประสิทธิเหลือเพียง 50%

ดังนั้น เอา 125 หารด้วย 50% = 125/0.5 = 250 ลิตรต่อนาทีแทนครับ “

แผ่นไดอะแฟรม มีวัสดุอะไรบ้าง ?

วัสดุของส่วนต่างๆ ของปั๊ม diaphragm สำคัญแค่ไหน ?

ส่วนที่ต้องสัมผัสสารเคมี น้ำเสียเคมี หรือ ของเหลวอื่นๆ ต้องทนกับสารเคมีนั้นๆ ได้ดีครับ อย่างน้อยต้องเลือก B ขึ้นไปครับ ลองคิดดูนะครับว่าหาก เราเลือกวัสดุต่างๆ ของปั๊มผิดอะไร จะเกิดขึ้นได้บ้าง

ปั๊มต้องสูบของสารเคมีนั้น เรื่อยๆ มีโอกาสทำให้ ตัวปั๊มเสียหาย แผ่นไดอะแฟรมขาด ลูกบอลพัง ปั๊มไม่ขึ้น ต้องเปลี่ยนอะไหล่ หรือ แปปเดียวต้องเปลี่ยนปั๊มใหม่ ไม่คุ้มแน่ๆ ครับ

“Diaphragm pump อาจจะรู้จักกันในอีกชื่อที่เรียกว่า Air-Operated Double Diaphragm ( AODD )  ซึ่งก็แปลง่ายๆว่า เป็นปั๊มที่ใช้ลมในการทำงาน โดยใช้ไดอะแฟรมสองอันนั่นเองครับ”

เทคนิคการติดตั้ง ไดอะแฟรมปั๊ม เพื่อยืดอายุปั๊ม

แม้ว่า diaphragm ปั๊มนั้นทนทานต่อการใช้งาน เช่นสูบสารเคมีเข้มข้นๆได้ ไม่มีการ rundry ป้องกันการระเบิด สูบในน้ำ ( ใต้น้ำได้ ) แต่เพื่อป้องกันการเสียหายเมื่อต้องติดตั้ง diaphragm pump เป็นครั้งแรกนั้น ควรทำตามเทคนิคเบื้องต้นนี้ครับ

1. การติดตั้งควรยึดอยู่กับฐานรองปั๊มที่แข็งแรง
2. ท่อทางดูดจะต้องไม่ลดขนาดลง
3. สายทางดูด จะต้องไม่มีขนาดน้อยกว่า ขนาดของท่อทางดูด
4. ความยาวของระยะดูดควรจะสั้นที่สุดเท่าที่เป็นไปได้ โดยจะต้องไม่เกิน 5 เมตร
5. ควรติดตั้ง กรองอากาศ หรือ regulator
6. สำหรับ แผ่น PTFE , Teflon ควรตั้งแรงดันอากาศในครั้งแรก เป็น 2 บาร์ ในการเริ่มใช้ AODD ครั้งแรก
7. ความเร็วต่อรอบที่จะทำให้ปั๊มใช้งานได้นานที่สุดคือ 60-70 รอบต่อนาทีครับ

ทำไมต้องมีฐานรองปั๊ม

เมื่อติดตั้งปั๊มลมไดอะแฟรม จำเป็นต้องมีการยึดกับฐานรองปั๊มให้แน่นหนา มั่นใจว่ามีการขันน๊อตยึดกับพื้น และ ปั๊มเรียบร้อยก่อนการใช้งาน เพราะปั๊มลมไดอะแฟรม เป็นปกติที่ปั๊ม AODD จะมีการสั่นจากการทำงาน เพื่อสร้างแรงสูบและส่งของเหลว ดูที่ diaphragm pump คืออะไร ? ดั้งนั้นหากไม่มีการยึดฐานปั๊ม มีโอกาสที่ปั๊มจะกระแทกพื้น คสล หรือ ท่อหักเสียหาย ซึ่งอาจต้องซื้ออะไหล่ มาเปลี่ยนโดยใช่เหตุครับ

” ห้ามลดขนาดท่อทางดูดโดยเด็ดขาดครับ เช่นหากเราเลือกปั๊มขนาด 1 นิ้ว ( 1″ ) ท่อทางดูดและทางส่ง จะมีขนาด 1″ ด้วย โดยขนาดท่อ หรือ สายยางรวมถึง fitting ของทางดูดจะต้องไม่เล็กกว่า 1″ เช่น 3/4″ 1/2″ โดยเด็ดขาดครับ “
